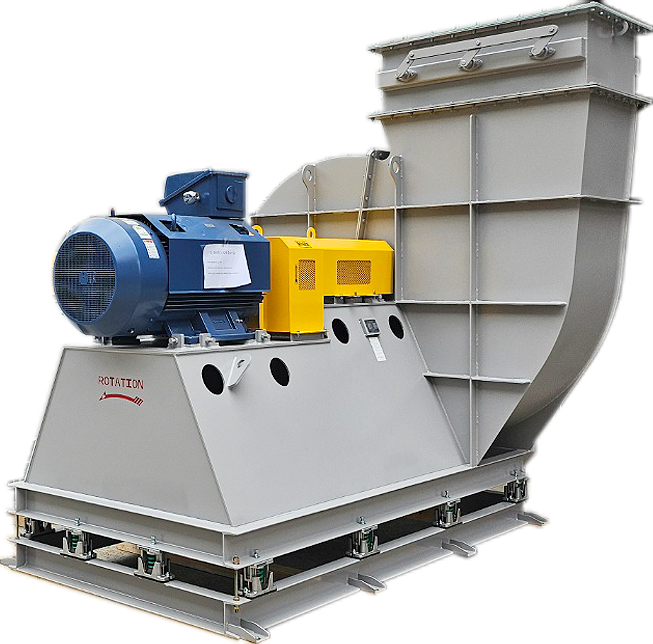

TURBO FAN
  • 고효율 공기 전달 솔루션
  • 강력한 성능 고속 회전 임펠러로 높은 정압과 대용량 공기 이송이 가능
  • 다양한 적용 분야 대형 산업 공정, 플랜트, 공조 및 환기 시스템에 최적화
  • 맞춤형 설계 지원 압력, 풍량, 설치 조건에 맞춰 고객 맞춤형 제작이 가능
    (V-BELT , COUPLING , MOTOR DIRECT TYPE 등)

TURBO FAN 표준외형도 참고

TURBO FAn 표준외형도
MODEL NO. A B ØD  E F HA HB HC HD HE HF C J K L O P
#2 120 160 200 115 225 550 535 240 310 280 355 705 400 230 590 400 600
#2.5 150 200 240 130 280 660 665 275 385 345 440 735 460 285 605 400 650
#3 180 240 280 145 335 790 795 340 450 400 515 765 570 340 620 400 680
#3.5 210 280 320 165 395 930 935 410 520 460 595 850 660 400 685 450 760
#4 240 320 360 180 450 1060 1065 450 610 540 695 930 750 455 750 500 840
#4.5 270 360 400 195 505 1160 1190 490 670 590 795 960 850 505 765 500 850
#5 300 400 440 225 560 1300 1320 540 760 670 870 1055 950 560 830 550 950
#5.5 330 440 480 240 620 1420 1460 590 830 730 950 1155 1050 620 915 600 1030
#6 360 480 520 255 275 1545 1590 650 895 785 1025 1235 1100 675 980 650 1110
#6.5 390 520 560 270 730 1690 1720 700 990 865 1125 1315 1250 730 1045 700 1220
#7 420 560 600 275 785 1790 1850 740 1050 920 1200 1465 1350 785 1190 800 1350
#8 480 640 680 325 900 2080 2120 870 1210 1060 1380 1595 1500 900 1270 850 1480

* 표준외형도 이므로 실제 제작도면을 참고하십시오.
